简统化腕臂人工预配平台

腕臂预配，核心的4个参数就是：①各个零部件的铅垂面共面；②各个螺栓紧固扭矩达标及均衡；③各个零部件在管材上尺寸位置；④螺母和开口销尽可能朝向来车方向（来车可见）。由于简统化铝腕臂的零部件设计特点，在预配中，难度较大的就是如何保证各个零部件的铅垂面共面。

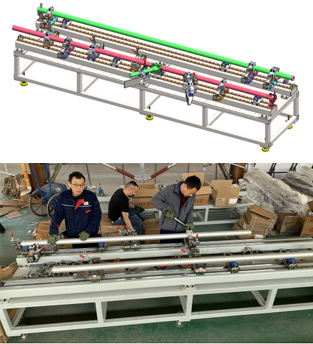

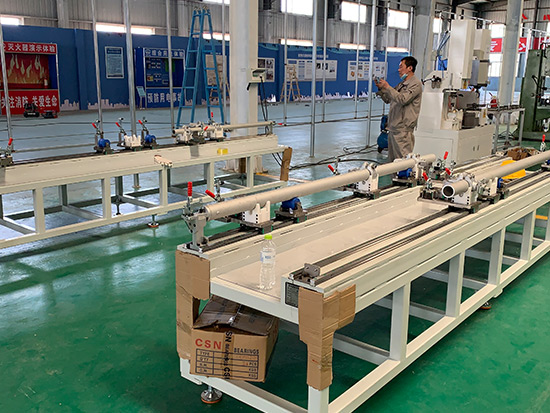

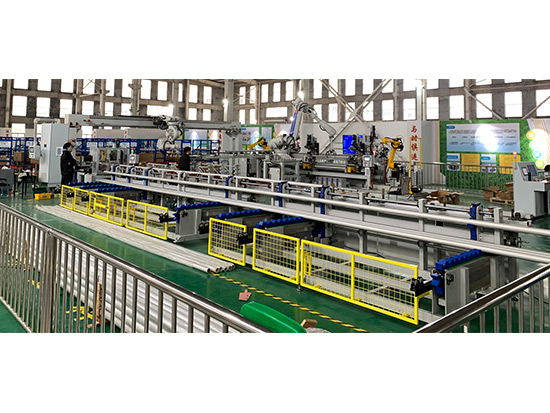

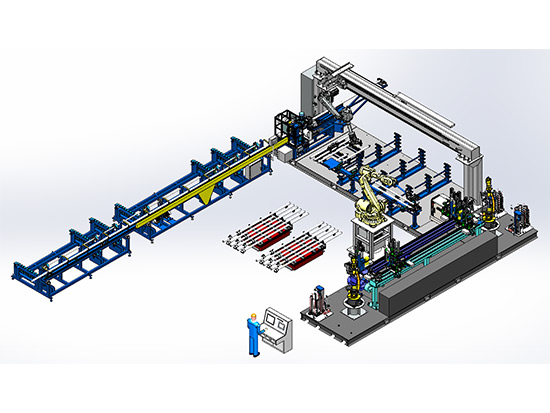

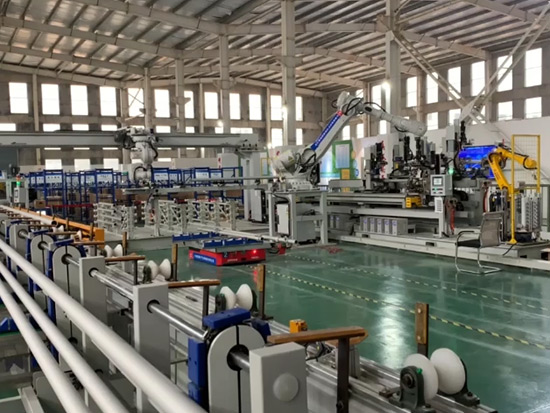

简统化铝腕臂人工预配平台，采用直线轨道+专用精密工装的方式，确保铅垂面共面，且方便人员操作。兼容腕臂正定位、反定位、落锚非支。

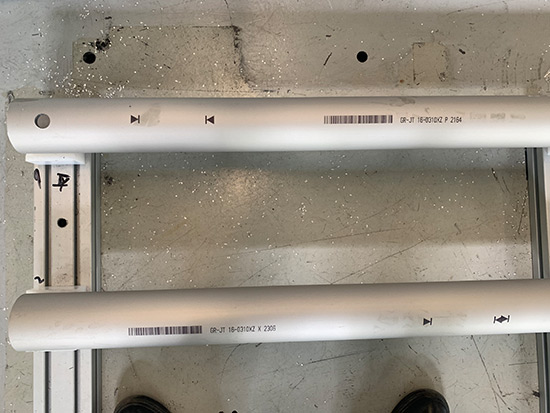

平腕臂预配覆盖零部件3种：支撑连接器（70），组合承力索座，腕臂连接器。

平腕臂预配包含：定位工装1套，托辊滑台2套，精密滑台工装3套。

斜腕臂预配覆盖零部件4种：支撑连接器（70），定位环，组合定位环，斜定位立柱。

斜腕臂预配包含：定位工装1套，托辊滑台2套，精密滑台工装6套。
